خط تاخیر نوری سری LK-D-SS-18-T و شبیه ساز نوری
- پهنای باند تا 18 گیگاهرتز
- محدوده دینامیکی بالا
- کاربرد دمای گسترده
- پاسخ دامنه کم
- تأخیرهای زمانی سفارشی
توضیحات محصول
خط تاخیر نوری سری LK-D-SS-18-T و شبیه ساز نوری با بهره گیری از فناوری پیشرفته مایکروویو فوتونیک، عملکرد بی نظیری را در طیفی از کاربردها از جمله آزمایش رادار، پردازش سیگنال، عملیات آنتن آرایه فازی، آنتن ارائه می دهند. شبیه سازی و تحلیل نویز فاز این سیستم پیشرفته برای عملکرد یکپارچه در کل باندهای فرکانسی S/C/X/Ku طراحی شده است که با حداقل تلفات درج، محدوده دینامیکی گسترده، ایزوله الکترومغناطیسی قوی، و توانایی کنترل سیگنالهای انتقال سهگانه نامحسوس مشخص میشود.
مشخصات فنی
ویژگی های الکتریکی / نوری
| پارامتر | مقادیر پارامترها | واحد | سخن گفتن | ||
| دقیقه | معمول | حداکثر | |||
| محدوده فرکانس | 2 | - | 18 | گیگاهرتز | |
| مسطح بودن دامنه | - | ± 2 | ± 2.5 | dB | |
| تاخیر زمانی | 0.01 | - | 150 | us | سفارشی |
| دقت تاخیر | -5‰ | - | +5‰ | - | |
| افت | 0 | 20 | 30 | dB | سفارشی |
| ورودی VSWR | - | 1.8 | 2.2 | - | |
| خروجی VSWR | - | 1.8 | 2.2 | - | |
| مقاومت ظاهری | - | 50 | - | Ω | |
| فشرده سازی ورودی 1 دسی بل | - | 13+ | 17+ | DBM | |
| نسبت رد سیگنال جعلی | 60 | - | - | dBc | |
| شکل سر و صدا | - | 50 | 60 | dB | 5 ما، 25 ℃ |
| درجه حرارت کار کنید | -55 | - | 85+ | ℃ | به اطلاعات سفارش مراجعه کنید |
| دمای نگهداری | -55 | - | 85+ | ℃ | |
| تاخیر نسبی در مقابل دما | - | - | 7 | ppm/℃ | |
| کاهش درج در مقابل دما | - | 2 | 4 | ٪ / | |
شرح کانکتور و منبع تغذیه
| سنجاق | 1، 2 | 3 ، 4 ، 5 | 6، 7 | 8، 9 |
| ولتاژ | NC | GND | + 12V | NC |
| رتبه فعلی | - | - | 0.3 | - |
| حداکثر جریان | 1 |

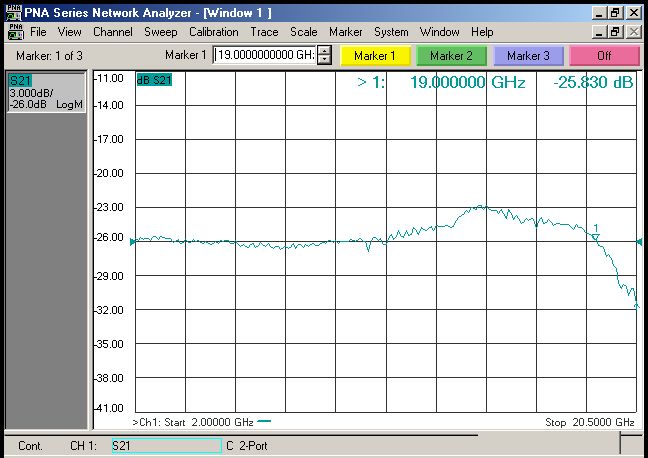

منحنی های پاسخ معمولی (25 ℃)
ابعاد و پین ها (واحد: mm[inch])
کانکتور RF: SMA-K (سفارشی)
کانکتور DC: DE-9PS (سفارشی)
| نوع محصول | LK-D-SS-18-TG | سخن گفتن | |||||
| تاخیر زمانی (ما) | 8 | 20 | 35 | 50 | 60 | 80 | استاندارد |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| نوع محصول | LK-D-SS-18-TP | سخن گفتن | |||||
| تاخیر زمانی (ما) | 8 | 35 | 60 | 80 | 110 | 150 | جمع و جور |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
سفارش اطلاعات
| نوع محصول | بسته | سطوح کیفیت | درجه حرارت کار کنید | دمای نگهداری |
| LK-D-SS-18-TGI | استاندارد | درجه صنعتی | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | درجه متوسط | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | درجه ویژه | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | جمع و جور | درجه صنعتی | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | درجه متوسط | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | درجه ویژه | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
اپلیکیشنها
آزمایش / کالیبراسیون رادار
پردازش سیگنال
جنگ الکترونیک
آرایه آنتن فازی
شبیه سازی آنتن
