NYC10D
NYC10D

ماژول لیزر LK-NYC10D DML DFB

  • فناوری لیزر DML DFB
  • طول موج استاندارد ITU-DWDM
  • برد دینامیکی بالا
  • پهنای باند بهتر از 10 گیگاهرتز
  • پایداری طول موج عالی
  • دمای کارکرد (-40℃ تا 70℃)
درخواست

+86 29 88244373

توضیحات محصول

ماژول لیزری LK-NYC10D DML یک واحد فرستنده و گیرنده نوری پیشرفته است که به دقت با لیزر بازخورد توزیع شده لیزر مدوله شده مستقیم (DML)، یک مدار کنترل برق نوری خودکار، یک مدار کنترل دمای خودکار، یک مدار تبدیل تثبیت کننده ولتاژ، مونتاژ شده است. یک مدار نشانگر نظارت

این لیزر پرسرعت DML DFB برای عملکرد در طیف طول موج چندگانه تقسیم طول موج متراکم استاندارد ITU (DWDM) طراحی شده است و از انطباق با پروتکل های مخابراتی بین المللی اطمینان حاصل می کند. پهنای باند مدولاسیون بیش از 10 گیگاهرتز است که قابلیت انتقال داده با سرعت بالا را تسهیل می کند. این ماژول قادر به ارائه توان خروجی بیش از 5 میلی وات است که برای حفظ یکپارچگی سیگنال در زیرساخت های مختلف شبکه ضروری است.

ماژول سری LK-NYC10D که توسط یک منبع تغذیه مثبت تغذیه می شود، برای عملکرد پایدار در محدوده ولتاژ 7+ تا 36+ ولت مهندسی شده است. علاوه بر این، ماژول مجهز به یک سیستم نشانگر وضعیت عملکردی است که بازخوردی در زمان واقعی در مورد عادی بودن منبع تغذیه و خروجی برق نوری ارائه می‌کند، قابلیت اطمینان سیستم را افزایش می‌دهد و تشخیص را ساده می‌کند.

مشخصات فنی

اعتبار حداکثر مطلق

پارامتر       آیکون حداقل. نوع حداکثر واحد
دمای ذخیره سازی TSTG -55 25+ 85+ ℃
دمای عملیات TC -40 25+ 70+ ℃
قدرت ورودی RF1 Pin - 10+ 20+ DBM
ولتاژ Vin +7 12+ 36+ V

(1) موج پیوسته (CW)

مشخصات نوری و الکتریکی (TC = 22±3℃)

پارامتر آیکون شرایط آزمایشی حداقل. نوع حداکثر واحد سخن گفتن
طول موج λ - 1527.99 - 1563.05 nm استاندارد ITU
فرکانس (3dB) f3dB باند S 0.1 - 3.5 گیگاهرتز -
باند C 0.1   8.5 گیگاهرتز -
توان خروجی نوری P - 5 10 - mW -
شدت نسبی سر و صدا رین - - - -155 dBc/Hz -
VSWR VSWR - - - 2
فشرده سازی ورودی 1 دسی بل - - 13+ 15+ - DBM -

منبع تغذیه (TC = 22±3℃)

پارامتر  حداقل. نوع حداکثر واحد
ولتاژ +7 12+ 36+ V
جاری(2) 0.07 0.1 1 A

(2) شرایط آزمایش: Vin = + 12 ولت.


● داده های معمولی

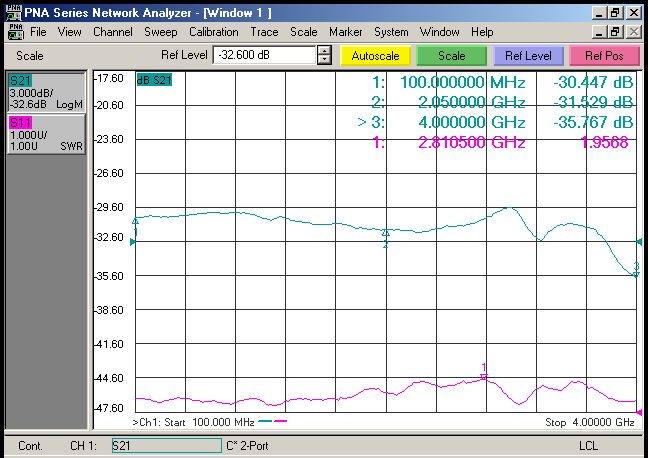

شکل 1 منحنی فرکانس معمولی لیزر LK-NYC10D-S DML DFB

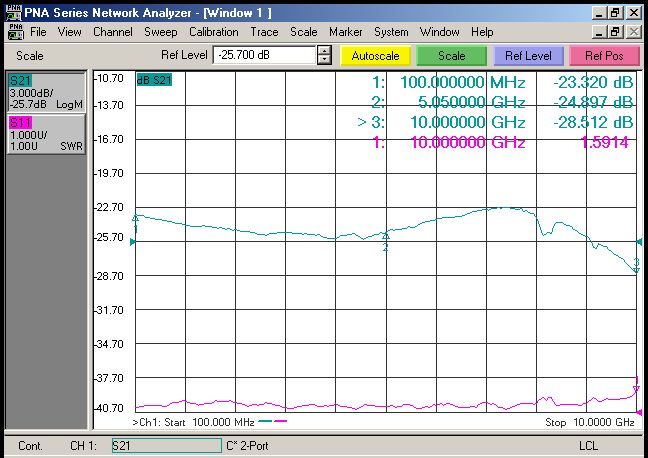

شکل 2 منحنی فرکانس معمولی لیزر LK-NYC10D-C DML DFB


● منحنی طیفی معمولی

تعریف نشده

شکل 3 منحنی طیف معمولی لیزر LK-NYC10D DML DFB


● واحد ابعاد: میلی‌متر[اینچ]

تعریف نشده

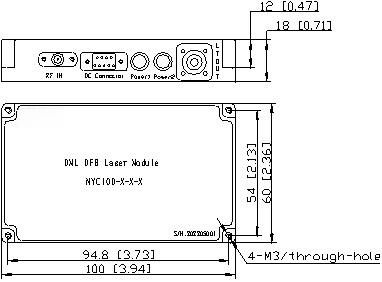

شکل 4 ابعاد ماژول لیزر LK-NYC10D DML DBF

کانکتور RF: SMA

کانکتور برق: J30J-9-ZKP


● اطلاعات سفارش

تعریف نشده

ورق 1：

مدل طول موج معمولی
S 0.1 × 3.5 گیگاهرتز
C 0.1 × 8.5 گیگاهرتز

ورق 2

NO. فرکانس (THz) طول موج (nm)   NO. فرکانس (THz) طول موج (nm)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

ورق 3：

مدل اتصال سخن گفتن
N نه لبه دار کردن
A FC / APC فیبر SM استاندارد 9/125μm
P FC / PC فیبر SM استاندارد 9/125μm
اپلیکیشن‌ها

  • آنتن از راه دور

  • شبکه های سلولی و PCS

  • انتقال پیوندهای RF آنالوگ

  • ردیابی، تله متری و کنترل

  • ارتباطات بی سیم پهن باند

  • سیستم DWDM

  • بک هاول بی سیم
