فرستنده مدوله شده مستقیم سری LK-NYCMT UWB
- باند فوق عریض (بهتر از 18 گیگاهرتز)
- CWDM
- برد دینامیکی بالا
- توان خروجی بالا
- RIN کم
- دمای کیس عملیاتی: (-40℃ تا 70℃)
توضیحات محصول
فرستنده LK-NYCMT عمدتاً از لیزر بازخورد توزیع شده (DFB) مدوله شده مستقیم با سرعت بالا، مدار کنترل توان نوری خودکار، مدار کنترل دمای خودکار، مدار تبدیل تثبیت کننده ولتاژ، مدار نظارت و نشانگر ساخته شده است. این فرستنده مجموعه ای از طول موج ها (1270 نانومتر، 1290 نانومتر، 1310 نانومتر، 1330 نانومتر، 1350 نانومتر، 1370 نانومتر، 1390 نانومتر) را ارائه می دهد و دارای پهنای باند مدولاسیونی است که بیش از 18 گیگاهرتز، با حداکثر توان خروجی 10.
فرستنده LK-NYCMT با یک منبع تغذیه مثبت کار می کند و طوری مهندسی شده است که در محدوده ولتاژ 7+ تا 36 ولت به طور قابل اعتماد کار کند. دارای چندین ویژگی سودمند از جمله نویز با شدت نسبی کم (RIN)، پایداری عالی در طول موج خروجی و توان خروجی بالا است که در مجموع به عملکرد برتر آن در سیستم های ارتباطی نوری کمک می کند.
علاوه بر این، فرستنده LK-NYCMT مجهز به یک عملکرد نشانگر است که بازخورد واضحی را در مورد وضعیت منبع تغذیه و خروجی برق نوری ارائه می دهد و اطمینان می دهد که پارامترهای عملیاتی سیستم در محدوده مورد نظر قرار دارند، این ویژگی برای حفظ یکپارچگی سیستم و حفظ یکپارچگی سیستم بسیار مهم است. تسهیل عیب یابی سریع
مشخصات فنی
اعتبار حداکثر مطلق
| پارامتر | آیکون | حداقل. | نوع | حداکثر | واحد |
| دمای ذخیره سازی | TSTG | -55 | 25+ | 85+ | ℃ |
| دمای عملیات | TC | -40 | 25+ | 70+ | ℃ |
| قدرت ورودی RF1 | Pin | - | 10+ | 20+ | DBM |
| ولتاژ | Vin | +7 | 12+ | 36+ | V |
(1) حالت کار موج پیوسته (CW).
مشخصات نوری و الکتریکی (TC = 22±3℃)
| پارامتر | آیکون | وضعیت | حداقل. | نوع | حداکثر | واحد |
| طول موج | λ | - | 1370 | CWDM | 1390 | nm |
| فرکانس (3dB) | f3dB | باند X | 0.1 | - | 12 | گیگاهرتز |
| گروه کو | 1 | - | 18 | |||
| قدرت خروجی نور | P | - | 5 | 10 | - | mW |
| شدت نسبی سر و صدا | رین | - | - | - | -155 | dBc/Hz |
| ضرر برگشتی (VSWR) | VSWR | باند X | - | - | 2 | - |
| گروه کو | - | - | 2.2 | |||
| فشرده سازی ورودی 1 دسی بل | - | - | 13+ | 15+ | - | DBM |
منبع تغذیه (TC = 22±3℃)
| پارامتر | حداقل. | نوع | حداکثر | واحد |
| ولتاژ | +7 | 12+ | 36+ | V |
| جاری(2) | 0.07 | 0.1 | 1 | A |
(2) شرایط آزمایش: Vin = + 12 ولت.
● منحنی پاسخ معمولی
شکل 1 منحنی پاسخ معمولی فرستنده LK-NYCMT-X
شکل 2 منحنی پاسخ معمولی فرستنده LK-NYCMT-Ku
● طیف نگاری معمولی
شکل 3 طیفگرام معمولی فرستنده LK-NYCMT
● واحد ابعاد: میلیمتر[اینچ]

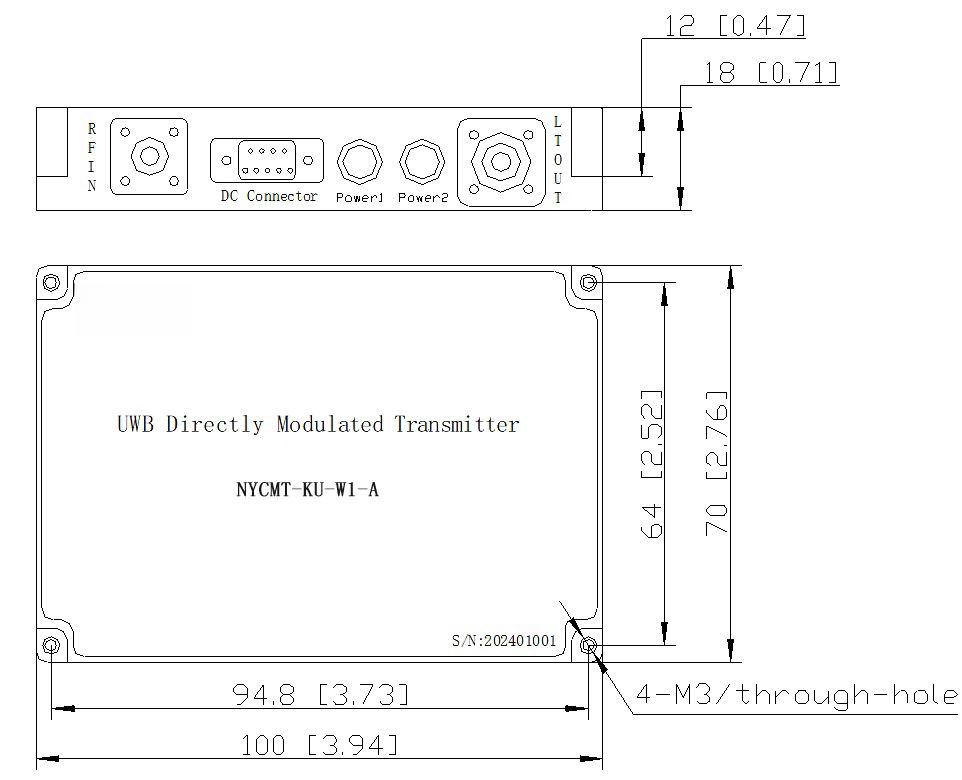

شکل 4 ابعاد فرستنده LK-NYCMT
کانکتور RF: SMA
کانکتور برق: J30J-9-ZKP
● پین منبع تغذیه
| پارامتر | توضیحات: | ||||||||
| سنجاق | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ولتاژ | Vin | NC | GND | NC | |||||
● سفارش اطلاعات
ورق 1：
| آیکون | توضیحات: |
| CM | بسته پروانه ای 7 پین مولتی پلکسر تقسیم طول موج درشت CWDM |
ورق 2
| آیکون | توضیحات: |
| X | 0.1 ～ 12 گیگاهرتز |
| Ku | 1 تا 18 گیگاهرتز |
ورق 3：
| آیکون | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| طول موج (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
ورق 4：
| آیکون | نوع رابط | توضیحات: |
| N | سفارشی | سفارشی |
| A | FC / APC | فیبر استاندارد 9/125μm SM |
| P | FC / PC | فیبر استاندارد 9/125μm SM |
اپلیکیشنها
آنتن ＆رادار
سیستم مقابله الکترونیکی
انتقال پیوندهای RF آنالوگ
ارتباطات بی سیم پهن باند
ایستگاه پایه ارتباطات سیار
