خط تاخیر نوری سری LK-D-SS-12-T و شبیه ساز نوری
- پهنای باند تا 12 گیگاهرتز
- محدوده دینامیکی بالا
- کاربرد دمای گسترده
- پاسخ دامنه کم
- تأخیرهای زمانی سفارشی
توضیحات محصول
با تکیه بر فناوری فوتونیک مایکروویو، سری LK-D-SS-12-T خطوط تاخیر نوری و شبیه سازهای نوری عملکرد عالی ارائه می دهند و به طور گسترده در آزمایش رادار، پردازش سیگنال، آنتن های آرایه فازی، شبیه سازی آنتن و تست نویز فاز استفاده می شوند. این دستگاه ها می توانند در کل باند فرکانسی L/S/C/X با تلفات درج کم، محدوده دینامیکی بالا، ایزوله الکترومغناطیسی قوی و توانایی کنترل سیگنال های سه گانه غیرقابل اندازه گیری کار کنند. این ویژگی ها آن را برای پردازش سیگنال نوری و مایکروویو با دقت بالا ایده آل می کند.
مشخصات فنی
ویژگی های الکتریکی / نوری
| پارامتر | مقادیر پارامترها | واحد | سخن گفتن | ||
| دقیقه | معمول | حداکثر | |||
| محدوده فرکانس | 1 | - | 12 | گیگاهرتز | |
| مسطح بودن دامنه | - | ± 2 | ± 2.5 | dB | |
| تاخیر زمانی | 0.01 | - | 150 | us | سفارشی |
| دقت تاخیر | -5‰ | - | +5‰ | - | |
| افت | 0 | 20 | 30 | dB | سفارشی |
| ورودی VSWR | - | 1.8 | 2 | - | |
| خروجی VSWR | - | 1.8 | 2 | - | |
| مقاومت ظاهری | - | 50 | - | Ω | |
| فشرده سازی ورودی 1 دسی بل | - | 13+ | 17+ | DBM | |
| نسبت رد سیگنال جعلی | 60 | - | - | dBc | |
| شکل سر و صدا | - | 45 | 55 | dB | 5 ما، 25 ℃ |
| درجه حرارت کار کنید | -55 | - | 85+ | ℃ | به اطلاعات سفارش مراجعه کنید |
| دمای نگهداری | -55 | - | 85+ | ℃ | |
| تاخیر نسبی در مقابل دما | - | - | 7 | ppm/℃ | |
| کاهش درج در مقابل دما | - | 2 | 4 | ٪ / | |
شرح کانکتور و منبع تغذیه
| سنجاق | 1، 2 | 3 ، 4 ، 5 | 6، 7 | 8، 9 |
| ولتاژ | NC | GND | + 12V | NC |
| رتبه فعلی | - | - | 0.3 | - |
| حداکثر جریان | 1 |

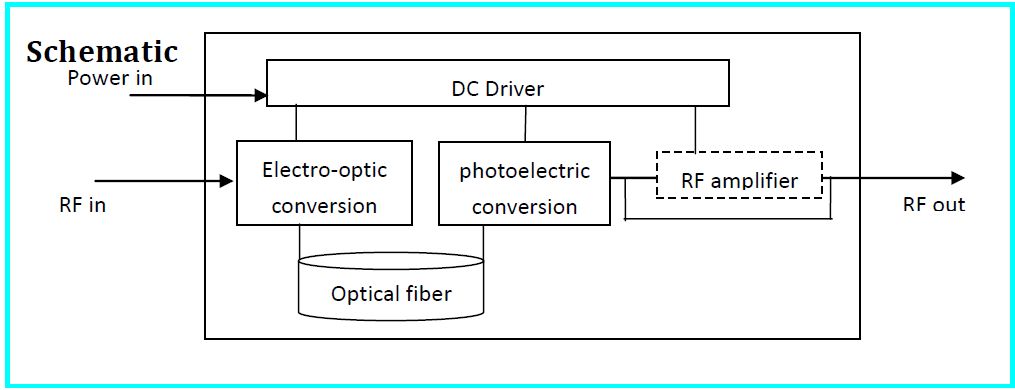

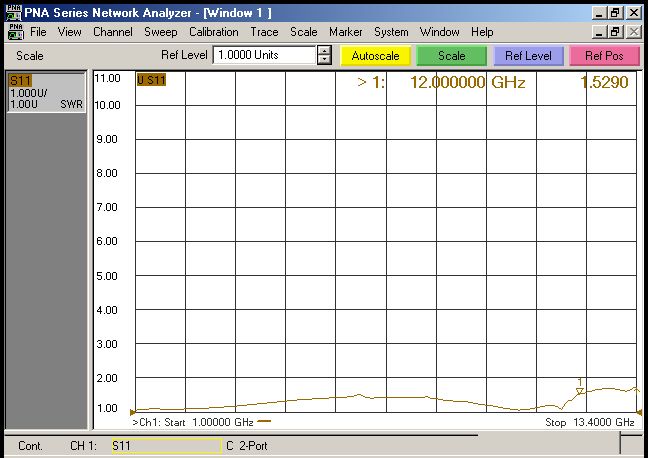

منحنی های پاسخ معمولی (25 ℃)
ابعاد و پین ها (واحد: میلی متر[اینچ])
کانکتور RF: SMA-K (سفارشی)
کانکتور DC: DE-9PS (سفارشی)
| نوع محصول | LK-D-SS-12-TG | سخن گفتن | |||||
| تاخیر زمانی (ما) | 8 | 20 | 35 | 50 | 60 | 80 | استاندارد |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| نوع محصول | LK-D-SS-12-TP | سخن گفتن | |||||
| تاخیر زمانی (ما) | 8 | 35 | 60 | 80 | 110 | 150 | جمع و جور |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
سفارش اطلاعات
| نوع محصول | بسته | سطوح کیفیت | درجه حرارت کار کنید | دمای نگهداری |
| LK-D-SS-12-TGI | استاندارد | درجه صنعتی | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | درجه متوسط | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | درجه ویژه | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | جمع و جور | درجه صنعتی | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | درجه متوسط | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | درجه ویژه | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
سخن گفتن：1. T حداکثر خط تاخیر است که واحد آن میکروثانیه (us) است.
اپلیکیشنها
آزمایش / کالیبراسیون رادار
پردازش سیگنال
جنگ الکترونیک
آرایه آنتن فازی
شبیه سازی آنتن
