ردیاب نوری مایکروویو تقویتشده چند کاناله LK-MAMPD-4
- سرعت بالا، پهنای باند وسیع
- تعصب-T گنجانده شده است
- O/E هیبریدی یکپارچه
- بهره بالا، نویز کم، پهنای باند
- هرمتیکی مهر و موم شده، کانکتور SMA
- جریان تاریک کم، نسبت سیگنال به نویز بالا.
- فاکتور فرم کوچک.
توضیحات محصول
LK-MAMPD-4 یک سیستم هیبریدی اپتوالکترونیکی پیشرفته است که یک فتودیود گالیوم آرسنید ایندیوم باند پهن (InGaAs) را با یک تقویت کننده کم نویز ادغام می کند. این فتودیود با محدوده طول موج پاسخ طیفی از 1000 تا 1650 نانومتر مشخص می شود. تقویت کننده کم نویز درون سیستم، بهره فرکانس رادیویی (RF) 15 دسی بل را ارائه می دهد که یکپارچگی و تقویت سیگنال را تضمین می کند.
LK-MAMPD-4 قادر به ارائه پهنای باند 12 گیگاهرتز و 18 گیگاهرتز است که انواع نیازهای ارتباطی و شناسایی پرسرعت را برآورده می کند. این ماژول برای کار بر روی ولتاژ تغذیه +5 ولت طراحی شده است که در بسیاری از سیستم های الکترونیکی استاندارد است. با فیبرهای نوری استاندارد تک حالته 9/125 میکرومتری سازگار است و از یکپارچگی یکپارچه با شبکه های فیبر نوری موجود اطمینان می دهد. پورت خروجی RF دارای یک کانکتور سازگار با SMP است که برای انتقال سیگنال بهینه و حداقل تلفات سیگنال با امپدانس 50 اهم مطابقت دارد.
LK-MAMPD-4 با فرآیند آب بندی هرمتیک ساخته شده است که محافظت قوی در برابر عوامل محیطی ایجاد می کند و دوام و قابلیت اطمینان آن را افزایش می دهد. این دارای یک ضریب فرم فشرده است که وزن آن کمتر از 62 گرم است که برای کاربردهایی که وزن مورد توجه است مفید است. این ماژول برای مطابقت با رهنمود 2.0 محدودیت مواد خطرناک (RoHS) تایید شده است که پایبندی آن به استانداردهای زیست محیطی و ایمنی سختگیرانه را تایید می کند.
مشخصات فنی
| حداکثر امتیاز معمولی و مطلق | ||||
|---|---|---|---|---|
| پارامتر | سیم | نوع | رتبه | واحد |
| محدوده دمای ذخیره سازی | TSTG | -45 × 85+ | -55 × 100+ | ℃ |
| محدوده دمای کیس عملیاتی | TC | 25 | -40 × 85+ | ℃ |
| ولتاژ بایاس | VR | +5 | +5 × +9 | V |
| قدرت ورودی نوری | سنجاق | 0 | 10+ | DBM |
| سوختن قدرت نوری | PB | - | 13+ | DBM |
| دمای لحیم کاری سرب | Tp | 280 (10 ثانیه) | 330 (10 ثانیه) | ℃ |
| ویژگی های الکتریکی / نوری (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| پارامتر | SYM | شرایط آزمایشی | مقادیر پارامترها | واحد | ||
| محدوده طول موج | λ | - | 1000 تا 1650 | nm | ||
| محدوده فرکانس | - | - | X - باند | Ku - Band | - | |
| پهنای باند سیگنال کوچک | f3dB | TC = 22 ± 3 ℃ | 0.3 تا 12 | 2 تا 18 | گیگاهرتز | |
| مسئولیت پذیری | Re | VR =+5V، Pin =10mW | λ = 1310 نانومتر | 0.8 پوند | 0.85 پوند | A / W |
| λ = 1550 نانومتر | 0.85 پوند | 0.8 پوند | ||||
| مسطح بودن دامنه | A | TC =-45 × 85 ℃ | ≤ 2 ± | dB | ||
| قدرت نوری اشباع | Ps | VR =+ 5 ولت، λ = 1550 نانومتر AC مدوله شده |
10 | DBM | ||
| افزایش سیگنال RF (معمولی) | G | - | 15/1 XNUMX XNUMX/XNUMX | dB | ||
| توان خروجی RF اشباع | Pخارج | - | +3 | DBM | ||
| خروجی VSWR | VSWR | - | 2 پوند | - | ||
| امپدانس خروجی | RL | - | 50 | Ω | ||
● منحنی های پاسخ معمولی

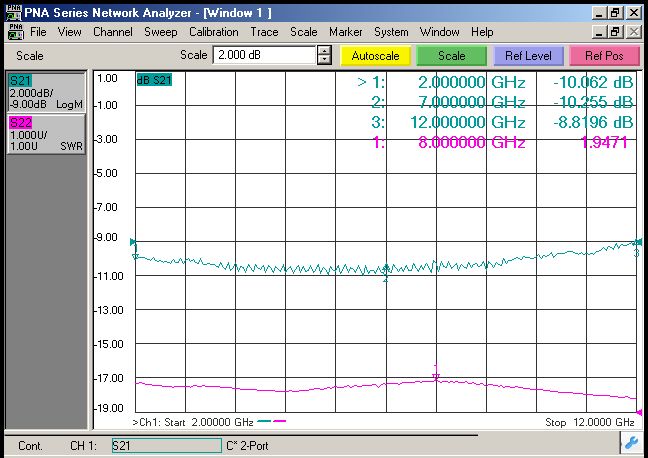

(شکل 1 X - پاسخ فرکانس ردیاب عکس باند)
(شکل 2 Ku - پاسخ فرکانس ردیاب عکس باند)

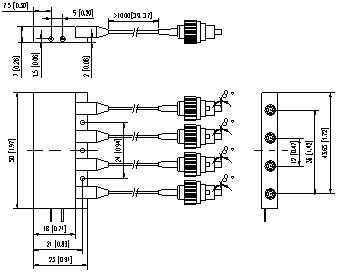

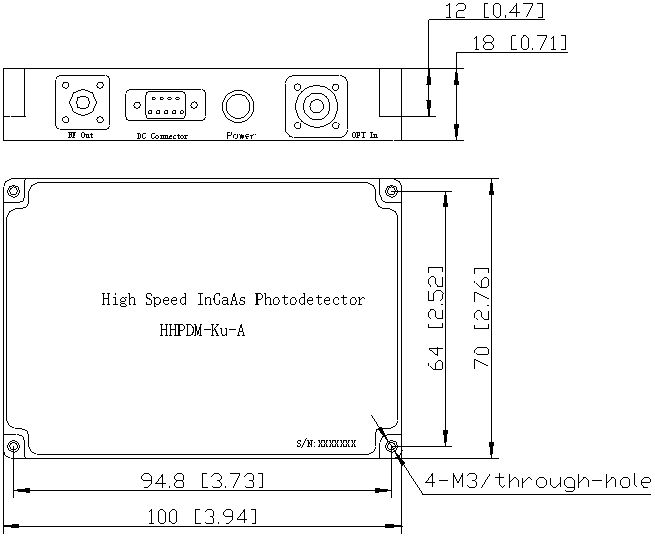

● ابعاد و پینها (واحد: میلیمتر[اینچ])
کانکتور RF: SMP
● اطلاعات سفارش
ورق 1：
| رمز | پهنای باند آنالوگ |
| X | 0.2 ～ 12 گیگاهرتز |
| Ku | 2 تا 18 گیگاهرتز |
ورق 2：
| رمز | نوع رابط | سخن گفتن |
| N | اتصال دهنده وجود ندارد | پیگتیل فیبر 9 / 125 میکرومتر تک حالته |
| A | FC / APC | |
| P | FC / PC |
● اقدامات احتیاطی
شعاع خمش فیبر کمتر از 20 میلی متر برای جلوگیری از آسیب دیدن فیبر.
قبل از وصل کردن آن به مدار نوری، از تمیز بودن صفحه کوپلینگ فیبر اطمینان حاصل کنید.
حفاظت ESD مناسب در ذخیره سازی، حمل و نقل و استفاده مورد نیاز است.
همه ردیاب های نوری استاندارد ما را می توان در ماژول ها سفارشی کرد!
اپلیکیشنها
پردازش اطلاعات رادار
جنگ الکترونیک
اندازه گیری آنتن
ارتباطات فیبر نوری
امنیت و نظارت
