ماژول لیزر مایکروویو DFB LK-NYDMD DWDM
- لیزر DFB مدولاسیون مستقیم
- برد دینامیکی بالا
- طول موج: CWCM
- پهنای باند 18 گیگاهرتز
- جریان آستانه پایین
- توان خروجی بالا
- بسته پروانه ای 7 پین با کانکتور SMA
- دمای کیس عملیاتی: -40 تا 70 ℃
- قابلیت اطمینان پیشرفته
توضیحات محصول
لیزر LK-NYDMD یک لیزر بازخورد توزیع شده مدوله شده مستقیم (DFB) است که برای ارائه عملکرد فوقالعاده در ارتباطات فیبر نوری خطی برای کاربردهایی که پهنای باند بسیار وسیعی را طلب میکنند طراحی شده است. LK-NYDMD که به عنوان جایگزینی پیشرفته برای سیستم های کابل کواکسیال سنتی عمل می کند، در انتقال سیگنال های فرکانس بالا 12 گیگاهرتز یا 18 گیگاهرتز برتری دارد.
این لیزرها با حفظ یکپارچگی سیگنال RF در شکل اصلی خود، قابلیت اطمینان شبکه های ارتباطی مایکروویو را به میزان قابل توجهی افزایش می دهند. به لطف این ویژگی ها، LK-NYDMD به طور قابل توجهی کیفیت سیگنال را در طیف متنوعی از کاربردها، مانند کنترل آنتن از راه دور، تله متری، توزیع سیگنال های زمان بندی و مرجع، و همچنین سیستم های اندازه گیری و خط تاخیر، بهبود می بخشد.
LK-NYDMD دارای عایق نوری یکپارچه، خنک کننده ترموالکتریک (TEC)، ترمیستور، تراشه دیود لیزری و فتودیود مانیتور است که همگی در یک بسته پروانه ای 7 پین قوی مهر و موم شده اند تا از محافظت هرمتیک و حفظ عملکرد اوج اطمینان حاصل شود.
مشخصات فنی
| اعتبار حداکثر مطلق | ||||
|---|---|---|---|---|
| پارامتر | آیکون | حداقل. | حداکثر | واحد |
| جریان رو به جلو دیود لیزر | If | - | 120 | mA |
| ولتاژ معکوس دیود لیزر | V | - | 1 | V |
| قدرت جلو | Pf | - | 20 | DBM |
| ولتاژ معکوس PD | V | - | 15 | V |
| جریان رو به جلو (PD) | Im | - | 2 | mA |
| دمای عملیات | To | -40 | 70+ | ° C |
| دمای ذخیره سازی | Ts | -55 | 85+ | ° C |
| رطوبت نسبی ذخیره سازی | Sr | - | 85 | % |
| مشخصات نوری و الکتریکی (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| پارامتر | آیکون | شرایط آزمایشی | دقیقه | نوع | حداکثر | واحد | توجه داشته باشید: |
| طول موج | λ | IF = منOP، T = TOP | DWDM (ITU) 1550 - |
nm | |||
| فرکانس | - | گزینه X | 0.1 | - | 12 | گیگاهرتز | - |
| گزینه Ku | 1 | - | 18 | ||||
| توان خروجی نوری | P | IF=Iop | - | 10 | - | mW | 1 |
| جریان ترشولد | Ith | λ=1550 نانومتر | - | - | 10 | mA | - |
| عملیات فعلی | Iop | λ=1550 نانومتر | - | 55 | 100 | mA | - |
| ولتاژ بهره برداری | Vop | λ=1550 نانومتر | - | 1.5 | 2.5 | V | - |
| بهره وری شیب | SE | - | 0.2 | - | - | W / A | - |
| نسبت سرکوب حالت جانبی | SMSR | λ=1550 نانومتر، IF=Iop | 30 | - | - | dB | - |
| نویز با شدت نسبتا | RIN | - | -150 | -130 | دسی بل / هرتز | - | |
| پهنای باند (-3dB,I=60mA) | S21 | گزینه X | - | 12 | - | گیگاهرتز | - |
| گزینه Ku | - | 18 | - | ||||
| بازگشت به از دست دادن | VSWR | گزینه X | - | - | 2 | dB | - |
| گزینه Ku | - | - | 2.2 | ||||
| فشرده سازی ورودی 1 دسی بل | - | 15 | - | - | DBM | - | |
| مقاومت ترمیستور | Rth | در دمای 25 درجه سانتیگراد | - | 10 | - | کوهم | - |
| جریان TEC | It | - | - | - | 1.2 | A | 2 |
| ولتاژ TEC | Vt | - | - | 2.5 | V | 2 | |
| ظرفیت (PD) | Ct | - | - | 20 | pF | - | |
| جریان مانیتورینگ | Im | - | 0.10 | - | 2.0 | mA | - |
| جریان تاریک (PD) | Id | - | - | 50 | nA | - | |
یادداشت:تمام تراشههای لیزری از ویفرهایی میآیند که با استفاده از تعداد زیادی از دستگاههایی که باید به بازده قابل قبولی برای سوختن دست یابند، تأیید شدهاند.
1. تنظیم دمای لیزر 25 ℃، جریان بایاس در 55 میلی آمپر
2. دمای مورد عملیات -40~70℃
● داده های معمولی
(λ=1550 نانومتر، TC =25 ℃)

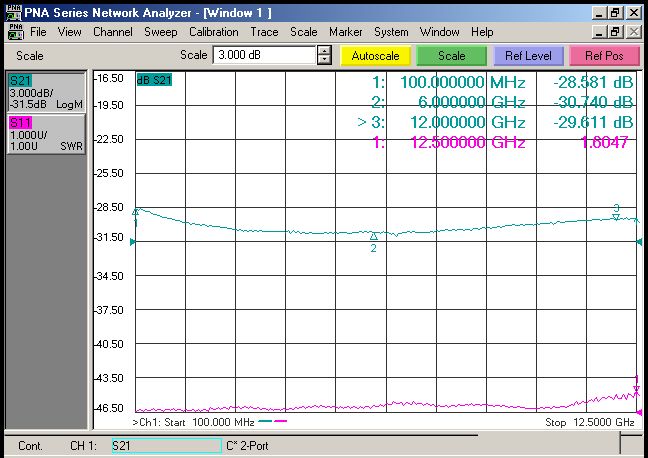

(شکل 1 داده های باند S11 و S22 X)

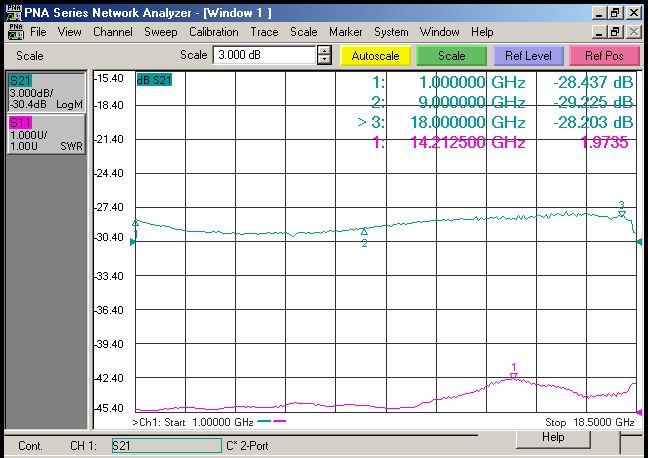

(شکل 2 داده Ku- Band S11 و S22)

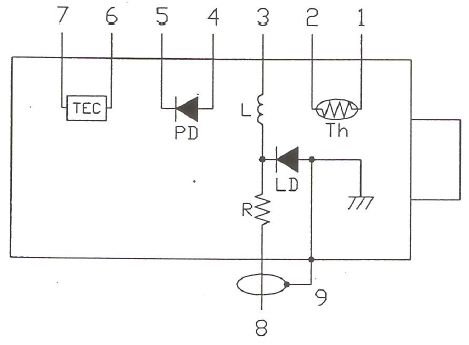

● شماتیک برق
| سرب# | عملکرد |
| 1 | ترمیستور |
| 2 | ترمیستور |
| 3 | LD- (تعصب) |
| 4 | PD+ |
| 5 | PD- |
| 6 | خنک کننده + |
| 7 | خنک کننده- |
| 8 | LD-(RF) |
| 9 | زمین |

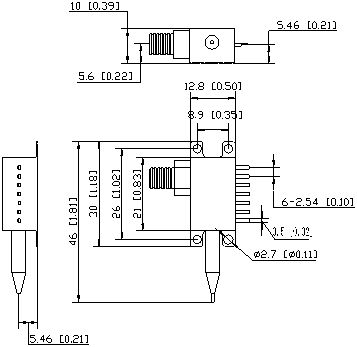

● طرحهای کلی (واحد: میلیمتر[اینچ])
کانکتور RF: SMA
● اطلاعات سفارش
ورق 1：
| رمز | توضیحات: |
| DM | بسته پروانه ای 7 پین DWDM (تقسیم طول موج متراکم). |
ورق 2：
| رمز | پهنای باند آنالوگ |
| X | 0.1 × 12 گیگاهرتز |
| Ku | 1 × 18 گیگاهرتز |
ورق 3：
| کانال | فرکانس (THz) | طول موج مرکز (nm) | کانال | فرکانس (THz) | طول موج مرکز (nm) | |
| C01 | هر طول موج دلخواه دلخواه | C37 | 193.7 | 1547.72 | ||
| C02 | غیر ITU، 1547 نانومتر - 1560 نانومتر | C38 | 193.8 | 1546.92 | ||
| C03 | غیر ITU، 1557 نانومتر - 1560 نانومتر | C39 | 193.9 | 1546.12 | ||
| C04 | غیر ITU، 1530 نانومتر - 1560 نانومتر | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
ورق 4:
| رمز | نوع رابط | سخن گفتن |
| A | FC / APC | تک حالته 9 / 125 میکرومتر فیبر پیگتیل، 0.9 میلی متر، طول 1 متر |
| S | SC / APC | |
| N | اتصال دهنده وجود ندارد |
● اقدامات احتیاطی
شعاع خمش فیبر کمتر از 20 میلی متر برای جلوگیری از آسیب دیدن فیبر.
قبل از وصل کردن آن به مدار نوری، از تمیز بودن صفحه کوپلینگ فیبر اطمینان حاصل کنید.
حفاظت ESD مناسب در ذخیره سازی، حمل و نقل و استفاده مورد نیاز است.
اپلیکیشنها
ارتباطات داده با سرعت بالا
آنتن از راه دور
شبکه های سلولی و PCS
انتقال پیوندهای RF آنالوگ
ارتباطات نظامی
ردیابی، تله متری و کنترل
سیستم های تله متری
سیستم های نظامی و دفاعی
