ماژول لیزر مایکروویو DFB LK-NYCMD CWDM
- لیزر DFB مدولاسیون مستقیم
- برد دینامیکی بالا
- طول موج: CWCM
- پهنای باند 18 گیگاهرتز
- جریان آستانه پایین
- توان خروجی بالا
- بسته پروانه ای 7 پین با کانکتور SMA
- دمای کیس عملیاتی: -40 تا 70 ℃
- قابلیت اطمینان پیشرفته
توضیحات محصول
لیزر LK-NYCMD یک لیزر بازخورد توزیع شده (DFB) با عملکرد بالا و مدوله شده مستقیم است که برای برتری در ارتباطات فیبر نوری خطی برای کاربردهایی که به پهنای باند بسیار وسیع نیاز دارند طراحی شده است. این سری به عنوان یک جایگزین برتر برای سیستم های کابل کواکسیال برای انتقال سیگنال های فرکانس بالا در 12 گیگاهرتز یا 18 گیگاهرتز عمل می کند.
سری LK-NYCMD با حفظ یکپارچگی سیگنال RF در شکل اصلی خود، قابلیت اطمینان شبکه های ارتباطی مایکروویو را افزایش می دهد. با توجه به این ویژگی ها، این سری به طور قابل توجهی کیفیت سیگنال را در طیف وسیعی از کاربردها، مانند کنترل آنتن از راه دور، تله متری، توزیع زمان و سیگنال های مرجع، و همچنین سیستم های اندازه گیری و خط تاخیر، بهبود می بخشد.
LK-NYCMD دارای عایق نوری، خنک کننده ترموالکتریک (TEC)، ترمیستور، تراشه دیود لیزر و فتودیود مانیتور است که همگی در یک بسته پروانه ای 7 پین قوی مهر و موم شده اند تا از محافظت هرمتیک و حفظ عملکرد مطلوب اطمینان حاصل شود.
مشخصات فنی
| اعتبار حداکثر مطلق | ||||
|---|---|---|---|---|
| پارامتر | آیکون | حداقل. | حداکثر | واحد |
| جریان رو به جلو دیود لیزر | If | - | 120 | mA |
| ولتاژ معکوس دیود لیزر | V | - | 1 | V |
| قدرت جلو | Pf | - | 20 | DBM |
| ولتاژ معکوس PD | V | - | 15 | V |
| جریان رو به جلو (PD) | Im | - | 2 | mA |
| دمای عملیات | To | -40 | 70+ | ° C |
| دمای ذخیره سازی | Ts | -55 | 85+ | ° C |
| رطوبت نسبی ذخیره سازی | Sr | - | 85 | % |
| مشخصات نوری و الکتریکی (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| پارامتر | آیکون | شرایط آزمایشی | دقیقه | نوع | حداکثر | واحد | توجه داشته باشید: |
| طول موج | λ | IF = منOP، T = TOP | 1270 | CW | 1390 | nm | گزینه |
| فرکانس | - | گزینه X | 0.3 | - | 12 | گیگاهرتز | - |
| گزینه Ku | 0.8 | - | 18 | ||||
| توان خروجی نوری | P | IF=Iop | - | 10 | - | mW | 1 |
| جریان ترشولد | Ith | λ: CWDM | - | 10 | - | mA | - |
| عملیات فعلی | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| ولتاژ بهره برداری | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| بهره وری شیب | SE | - | 0.2 | - | - | W / A | - |
| نسبت سرکوب حالت جانبی | SMSR | λ: CWDM، IF=Iop | 30 | - | - | dB | - |
| نویز با شدت نسبتا | RIN | - | - | -130 | دسی بل / هرتز | - | |
| پهنای باند (-3dB، I=60mA) | S21 | گزینه X | - | 12 | - | گیگاهرتز | - |
| گزینه Ku | - | 18 | - | ||||
| بازگشت به از دست دادن | VSWR | گزینه X | - | - | 2 | dB | - |
| گزینه Ku | - | - | 2.2 | ||||
| فشرده سازی ورودی 1 دسی بل | 15 | - | - | DBM | - | ||
| مقاومت ترمیستور | Rth | در دمای 25 درجه سانتی گراد | - | 10 | - | کوهم | - |
| جریان TEC | It | - | - | - | 1.2 | A | 2 |
| ولتاژ TEC | Vt | - | - | 2.5 | V | 2 | |
| ظرفیت (PD) | Ct | - | - | 20 | pF | - | |
| جریان مانیتورینگ | Im | - | 0.10 | - | 2.0 | mA | - |
| جریان تاریک (PD) | Id | - | - | 50 | nA | - | |
یادداشت:تمام تراشههای لیزری از ویفرهایی میآیند که با استفاده از تعداد زیادی از دستگاههایی که باید به بازده قابل قبولی برای سوختن دست یابند، تأیید شدهاند.
1. تنظیم دمای لیزر 25 ℃، جریان بایاس در 55 میلی آمپر
2. دمای مورد عملیات -40~70℃
● داده های معمولی
(λ: CWDM، TC =25 ℃)
(شکل 1 داده های باند S11 و S22 X)

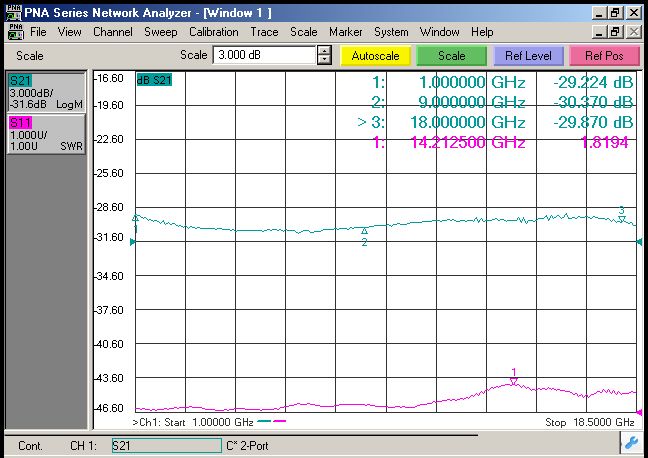

(شکل 2 داده Ku- Band S11 و S22)
● شماتیک برق
| سرب# | عملکرد |
| 1 | ترمیستور |
| 2 | ترمیستور |
| 3 | LD- (تعصب) |
| 4 | PD+ |
| 5 | PD- |
| 6 | خنک کننده + |
| 7 | خنک کننده- |
| 8 | LD-(RF) |
| 9 | زمین |
● نقشه های کلی (واحد: میلی متر)
کانکتور RF: SMA
● اطلاعات سفارش

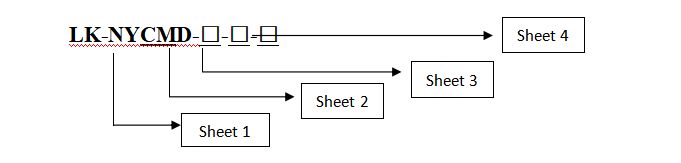

ورق 1：
| رمز | طول موج معمولی |
| CM | بسته پروانه ای 7 پین مولتی پلکسر تقسیم طول موج درشت CWDM |
ورق 2：
| رمز | پهنای باند آنالوگ |
| X | 0.1 ～ 12 گیگاهرتز |
| Ku | 1 تا 18 گیگاهرتز |
ورق 3：
| رمز | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| طول موج (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
ورق 4：
| رمز | نوع رابط | سخن گفتن |
| A | FC / APC | تک حالته 9 / 125 میکرومتر فیبر پیگتیل، 0.9 میلی متر، طول 1 متر |
| S | SC / APC | |
| N | اتصال دهنده وجود ندارد |
● اقدامات احتیاطی
شعاع خمش فیبر کمتر از 20 میلی متر برای جلوگیری از آسیب دیدن فیبر.
قبل از وصل کردن آن به مدار نوری، از تمیز بودن صفحه کوپلینگ فیبر اطمینان حاصل کنید.
حفاظت ESD مناسب در ذخیره سازی، حمل و نقل و استفاده مورد نیاز است.
اپلیکیشنها
ارتباطات داده با سرعت بالا
آنتن از راه دور
شبکه های سلولی و PCS
انتقال پیوندهای RF آنالوگ
ارتباطات نظامی
ردیابی، تله متری و کنترل
سیستم های تله متری
سیستم های نظامی و دفاعی
جزئیات
● داده های معمولی
(λ: CWDM، TC =25 ℃)
(شکل 1 داده های باند S11 و S22 X)
(شکل 2 داده Ku- Band S11 و S22)
● شماتیک برق
| سرب# | عملکرد |
| 1 | ترمیستور |
| 2 | ترمیستور |
| 3 | LD- (تعصب) |
| 4 | PD+ |
| 5 | PD- |
| 6 | خنک کننده + |
| 7 | خنک کننده- |
| 8 | LD-(RF) |
| 9 | زمین |
● نقشه های کلی (واحد: میلی متر)
کانکتور RF: SMA
● اطلاعات سفارش
ورق 1：
| رمز | طول موج معمولی |
| CM | بسته پروانه ای 7 پین مولتی پلکسر تقسیم طول موج درشت CWDM |
ورق 2：
| رمز | پهنای باند آنالوگ |
| X | 0.1 ～ 12 گیگاهرتز |
| Ku | 1 تا 18 گیگاهرتز |
ورق 3：
| رمز | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| طول موج (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
ورق 4：
| رمز | نوع رابط | سخن گفتن |
| A | FC / APC | تک حالته 9 / 125 میکرومتر فیبر پیگتیل، 0.9 میلی متر، طول 1 متر |
| S | SC / APC | |
| N | اتصال دهنده وجود ندارد |
●هشدارها
شعاع خمش فیبر کمتر از 20 میلی متر برای جلوگیری از آسیب دیدن فیبر.
قبل از وصل کردن آن به مدار نوری، از تمیز بودن صفحه کوپلینگ فیبر اطمینان حاصل کنید.
حفاظت ESD مناسب در ذخیره سازی، حمل و نقل و استفاده مورد نیاز است.
