NYDMT
NYDMT

فرستنده مدوله شده مستقیم LK-NYDMT UWB

  • لیزر DFB با مدولاسیون مستقیم پرسرعت:
  • باند فوق عریض (بهتر از 18 گیگاهرتز)
  • طول موج: DWDM (ITU)
  • نسبت سرکوب حالت جانبی عالی
  • بسته بندی ماژول بسیار یکپارچه
  • برد دینامیکی بالا
  • توان خروجی بالا
  • دمای کیس عملیاتی: (-40℃ تا 70℃)
درخواست

+86 29 88244373

توضیحات محصول

فرستنده LK-NYDMT در درجه اول از چندین جزء کلیدی تشکیل شده است، از جمله لیزر پرسرعت مدوله شده مستقیم فیدبک توزیع شده (DFB)، مدار کنترل خودکار توان نوری، مدار کنترل خودکار دما، مدار تبدیل تثبیت کننده ولتاژ، مدار نظارت و نمایش. این فرستنده طول موج متغیری را مطابق با استانداردهای ITU برای مالتی پلکس تقسیم طول موج متراکم (DWDM) ارائه می‌دهد.

این دستگاه پهنای باند مدولاسیونی بیش از ۱۸ گیگاهرتز ارائه می‌دهد و می‌تواند به توان خروجی تا ۱۰ میلی‌وات دست یابد. فرستنده LK-NYDMT که با یک منبع تغذیه مثبت کار می‌کند، عملکرد پایداری را در محدوده ولتاژ از +۷ ولت تا +۳۶ ولت حفظ می‌کند. این فرستنده با چندین ویژگی مفید، مانند حداقل نویز شدت نسبی، پایداری عالی طول موج خروجی و سطح بالای توان خروجی طراحی شده است.

علاوه بر این، فرستنده LK-NYDMT مجهز به یک عملکرد نشانگر پیشرفته است که به صورت بصری وضعیت منبع تغذیه و خروجی توان نوری را تأیید می‌کند و از عملکرد سیستم در محدوده پارامترهای بهینه اطمینان حاصل می‌کند. این ویژگی برای نظارت بر سیستم در زمان واقعی و شناسایی سریع ناهنجاری‌های عملیاتی ضروری است.

مشخصات فنی

اعتبار حداکثر مطلق

پارامتر       آیکون حداقل. نوع حداکثر واحد
دمای ذخیره سازی TSTG -55 25+ 85+ ℃
دمای عملیات TC -40 25+ 70+ ℃
قدرت ورودی RF1 Pin - 10+ 20+ DBM
ولتاژ Vin +7 12+ 36+ V

(1) حالت کار موج پیوسته (CW).

مشخصات نوری و الکتریکی (TC = 22±3℃)

پارامتر       آیکون وضعیت حداقل. نوع حداکثر واحد
طول موج λ - DWDM (ITU)
-		 nm
فرکانس (3dB) f3dB باند X 0.1 - 12 گیگاهرتز
گروه کو 1 - 18
قدرت خروجی نور P - 5 10 - mW
شدت نسبی سر و صدا رین - - - -155 dBc/Hz
ضرر برگشتی (VSWR) VSWR باند X - - 2 -
گروه کو - - 2.2
فشرده سازی ورودی 1 دسی بل - - 13+ 15+ - DBM

منبع تغذیه (TC = 22±3℃)

پارامتر  حداقل. نوع حداکثر واحد
ولتاژ +7 12+ 36+ V
جاری(2) 0.07 0.1 1 A

(2) شرایط آزمایش: Vin = + 12 ولت.


● منحنی پاسخ معمولی

تعریف نشده

شکل 1 منحنی پاسخ معمول فرستنده LK-NYDMT-X

تعریف نشده

شکل 2 منحنی پاسخ معمول فرستنده LK-NYDMT-Ku

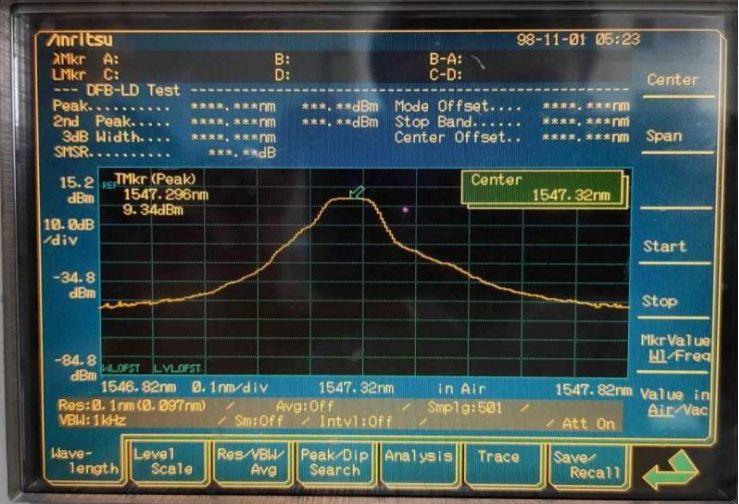

● طیف نگاری معمولی

تعریف نشده

شکل 3 طیف‌نگاره معمول فرستنده LK-NYDMT

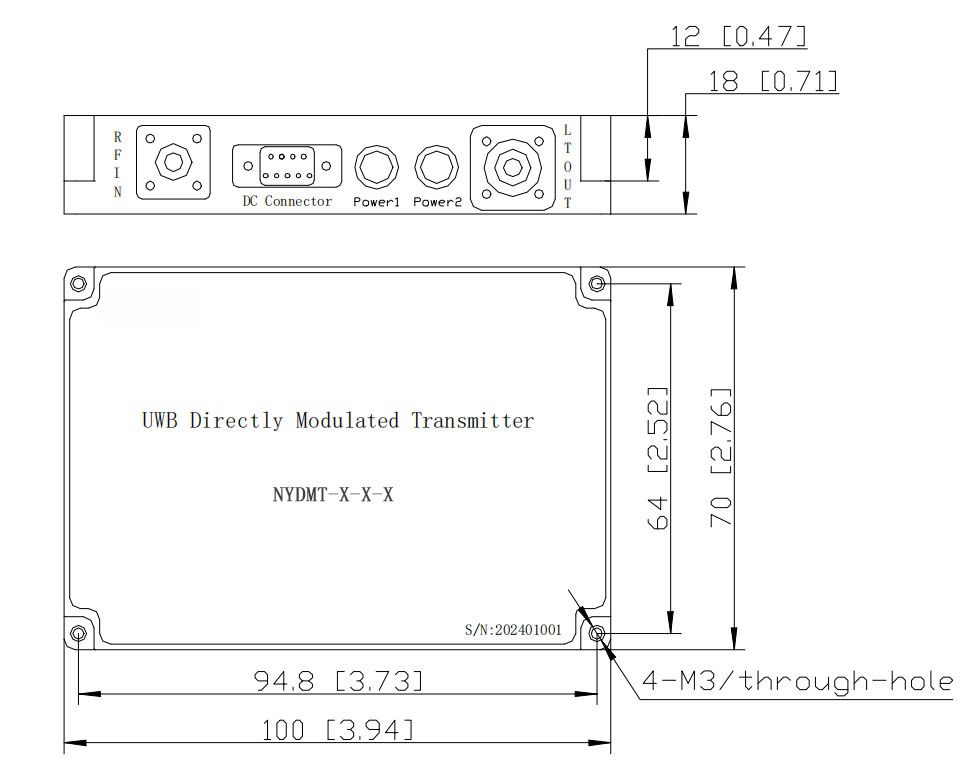

● واحد ابعاد: میلی‌متر[اینچ]

تعریف نشده

شکل 4 ابعاد فرستنده LK-NYDMT

کانکتور RF: SMA

کانکتور برق: J30J-9-ZKP


● پین منبع تغذیه

پارامتر توضیحات:
سنجاق 1 2 3 4 5 6 7 8 9
ولتاژ + 12V NC GND NC

● سفارش اطلاعات

تعریف نشده

ورق 1：

آیکون توضیحات:
DM بسته پروانه‌ای ۷ پین DWDM (مالتی‌پلکسینگ تقسیم طول موج متراکم)

ورق 2

آیکون توضیحات:
X 0.1 ～ 12 گیگاهرتز
Ku 1 تا 18 گیگاهرتز

ورق 3：

کانال فرکانس (THz) طول موج مرکز (nm)   کانال فرکانس (THz) طول موج مرکز (nm)
C01 طول موج سفارشی مورد نظر ALK-NY C37 193.7 1547.72
C02 غیر ITU، 1547 نانومتر - 1560 نانومتر C38 193.8 1546.92
C03 غیر ITU، 1557 نانومتر - 1560 نانومتر C39 193.9 1546.12
C04 غیر ITU، 1530 نانومتر - 1560 نانومتر C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

ورق 4：

آیکون نوع رابط توضیحات:
N سفارشی سفارشی
A FC / APC فیبر استاندارد 9/125μm SM
P FC / PC فیبر استاندارد 9/125μm SM
اپلیکیشن‌ها

  • آنتن ＆رادار

  • سیستم مقابله الکترونیکی

  • انتقال پیوندهای RF آنالوگ

  • ارتباطات بی سیم پهن باند

  • ایستگاه پایه ارتباطات سیار
