ردیاب نوری InGaAs با سرعت بالا LK-HSPD

  • پهنای باند گسترده، سرعت بالا
  • تعصب-T گنجانده شده است
  • DC کوپل شده
  • هرمتیکی مهر و موم شده، کانکتور SMA
  • جریان تاریک کم، نسبت سیگنال به نویز بالا.
  • فاکتور فرم کوچک.
درخواست

+86 29 88244373

توضیحات محصول

ماژول تشخیص سرعت بالا LK-HSPD طوری طراحی شده است که هم برای مصارف دیجیتال و هم آنالوگ استفاده می کند. این ماژول مجهز به فتودیود پین InGaAs است که دارای طول موج پاسخ در محدوده 1250 تا 1650 نانومتر، همراه با لوازم الکترونیکی تطبیق ضروری است.

LK-HSPD قادر به ارائه پهنای باند 8 گیگاهرتز، 12 گیگاهرتز، 18 گیگاهرتز، 22 گیگاهرتز و 30 گیگاهرتز است. عملکرد ماژول بر اساس منبع تغذیه 3.3+ یا 5+ ولت، بسته به مدل خاص است. این برای کار با فیبر استاندارد تک حالته 9/125μm طراحی شده است. خروجی RF دارای یک کانکتور سازگار با SMA یا یک کانکتور 2.92 میلی متری است که هر دو با امپدانس 50 اهم مطابقت دارند.

LK-HSPD برای محافظت در برابر عوامل محیطی به صورت هرمتیک مهر و موم شده است و در نتیجه دوام و قابلیت اطمینان آن را افزایش می دهد. دارای طراحی سبک وزن با وزن کمتر از 15 گرم است که برای کاربردهایی که وزن یک فاکتور حیاتی است ایده آل است. این ماژول مطابق با دستورالعمل محدودیت مواد خطرناک (RoHS) 2.0 تأیید شده است که مطابقت آن با مقررات زیست محیطی و ایمنی سختگیرانه را تأیید می کند.

مشخصات فنی
حداکثر امتیاز معمولی و مطلق
پارامتر سیم نوع رتبه واحد
محدوده دمای ذخیره سازی TSTG -45 × 85+ -55 × 100+ ℃
محدوده دمای کیس عملیاتی TC 25 -40 × 85+ ℃
ولتاژ بایاس VR 3.3 یا 5 2.8 × 5.25 V
قدرت ورودی نوری سنجاق +3 10+ DBM
سوختن قدرت نوری PB - 13+ DBM
دمای لحیم کاری سرب Tp 280 (10 ثانیه) 330 (10 ثانیه) ℃
ویژگی های الکتریکی / نوری (TC = 22 ± 3 ℃)
پارامتر SYM شرایط آزمایشی مقادیر پارامترها واحد
محدوده طول موج λ - 1000 ~ 1650 nm
محدوده فرکانس - - گروه باند ایکس باند کو باند Ku+-باند K+-باند به علاوه -
پهنای باند سیگنال کوچک f3dB TC= 22 ± 3 ℃ 0.1 ~ 8 0.3 ~ 12 0.8 ~ 18 2 ~ 22 2 ~ 30 0.3 ~ 18 گیگاهرتز
مسئولیت پذیری Re VR ، Pin=1mW λ = 1310 نانومتر ≥ 0.85 ≥ 0.85 0.8 پوند ≥ 0.75 ≥ 0.75 ≥ 0.75 A / W
λ = 1550 نانومتر ≥ 0.95 ≥ 0.95 0.75 پوند ≥ 0.70 ≥ 0.65 ≥ 0.70
مسطح بودن دامنه A TC =-40 × 85 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ 1.5± ≤ ± 2 ≤ ± 2 ≤ ± 1.5 dB
خروجی VSWR VSWR - 2 پوند 2 پوند 2.5 پوند 2.5 پوند 2.5 پوند 2.5 پوند -
ولتاژ بایاس VR - 3.3+ 3.3+ 3.3+ 3.3+ +5 +5 V
رادیویی و اتصالات - - SMA SMA SMA 2.92mm 2.92mm SMA -
قدرت نوری اشباع Ps VR λ = 1550 نانومتر
AC مدوله شده		 +7 +7 +7 +7 +7 10+ DBM
جریان تاریک Id VR ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 nA
توان خروجی RF اشباع لب را بزیر اویختن - -10 DBM
امپدانس خروجی RL - 50 Ω

● منحنی های پاسخ معمولی

(VR، λ=1550 نانومتر، TC = 25 ºC، پین=0dBm)

(شکل 1 پاسخ فرکانس فتودیاب باند C)

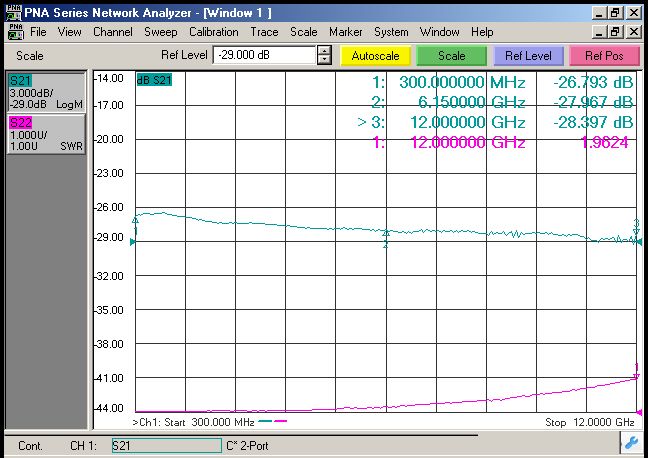

(شکل 2 پاسخ فرکانس فتودیاب باند X)

(شکل 3 پاسخ فرکانس ردیاب عکس Ku-Band)

(شکل 4 پاسخ فرکانس ردیاب عکس باند K+)

● ابعاد و پین‌ها (واحد: میلی‌متر[اینچ])

کانکتور RF: SMA یا 2.92 میلی متر

● اطلاعات سفارش

ورق 1：

رمز  پهنای باند آنالوگ
C 0.1 × 8 گیگاهرتز
X 0.3 ～ 12 گیگاهرتز
Ku 0.8 ～ 18 گیگاهرتز
Ku+ 2 تا 22 گیگاهرتز
K+ 2 تا 30 گیگاهرتز
بیشتر 0.3 ～ 18 گیگاهرتز

ورق 2：

رمز نوع رابط سخن گفتن
N اتصال دهنده وجود ندارد پیگتیل فیبر 9/125 میکرومتری تک حالته
A FC / APC
P FC / PC

● اقدامات احتیاطی

  • شعاع خمش فیبر کمتر از 20 میلی متر برای جلوگیری از آسیب فیبر.

  • قبل از وصل کردن آن به مدار نوری، از تمیز بودن سطح فیبر کوپلینگ مطمئن شوید.

  • حفاظت ESD مناسب در ذخیره سازی، حمل و نقل و استفاده مورد نیاز است.

همه ردیاب های نوری استاندارد ما را می توان در ماژول ها سفارشی کرد!

اپلیکیشن‌ها

  • ارتباط فیبر نوری

  • پردازش اطلاعات رادار

  • جنگ الکترونیک

  • تست و اندازه گیری سیگنال با سرعت بالا

  • امنیت و نظارت
